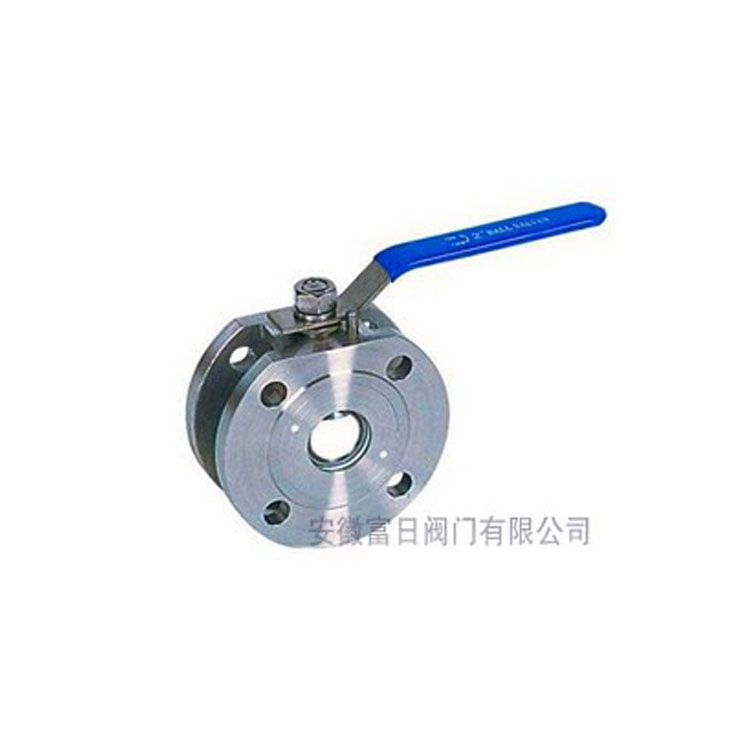

薄型保溫球閥產品概述
安徽富日閥門BQ71F薄型保溫球閥、薄型保溫球閥參照意大利產品的特點，與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點，該閥具有良好的保溫效果。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松，并設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性，并且設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。同時根據用戶需要，也可設有防靜電結構。
薄型保溫球閥產品特點
1、薄型保溫球閥采用整體式夾套結構設計，更能均勻地保溫、保冷。
2、薄型保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好。
3、夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。
4、閥門的通徑和管徑一至，介質呈直線流動，阻力小，能有效降低管路中介質熱量的損失，對容易凝固、高粘度的液體介質具有優良的性能。
薄型保溫球閥適用范圍
薄型保溫球閥適用于Class150、PN1.0～2.5MPa，工作溫度29~180℃(密封圈為增強聚四氟乙烯)或29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
薄型保溫球閥技術參數：
公稱壓力PN | 公稱通徑DN | 適用溫度 | 適用介質 | 驅動方式 |
1.6～2.5MPa | 15～200mm | -20～150～300℃ | 水、氣、油品、天然氣和酸堿腐蝕性介質 | 手動、氣動、電動等 |
薄型保溫球閥零件材料：
序號 | 零件名稱 | 材質 | 序號 | 零件名稱 | 材質 | ||
GB | ASTM | GB | ASTM | ||||
1 | 閥體 | WCB | A2116-WCB | 9 | 填料壓蓋 | WCB | A2116-WCB |
2 | 密封圈 | PTFE | PTFE | 10 | 定位片 | 25 | A105 |
3 | 球體 | 1C18Ni9Ti | SS304 | 11 | 擋圈 | 65Mn | AISI 1066 |
4 | 螺母 | 35 | A194-2H | 12 | 手柄 | K33 | A47-667 Gr.32510 |
5 | 螺柱 | 35CrMoA | A193-B7 | 13 | 閥桿 | 1Cr33 | A276-410 |
6 | 石體 | WCB | A216-WCB | 14 | 螺釘 | 35 | A193-B7 |
7 | 墊片 | 柔性石墨+不銹鋼 | B12.10-304F/.G | 15 | 止推墊片 | PTFE | PTFE |
8 | 填料 | PTFE | PTFE | ||||

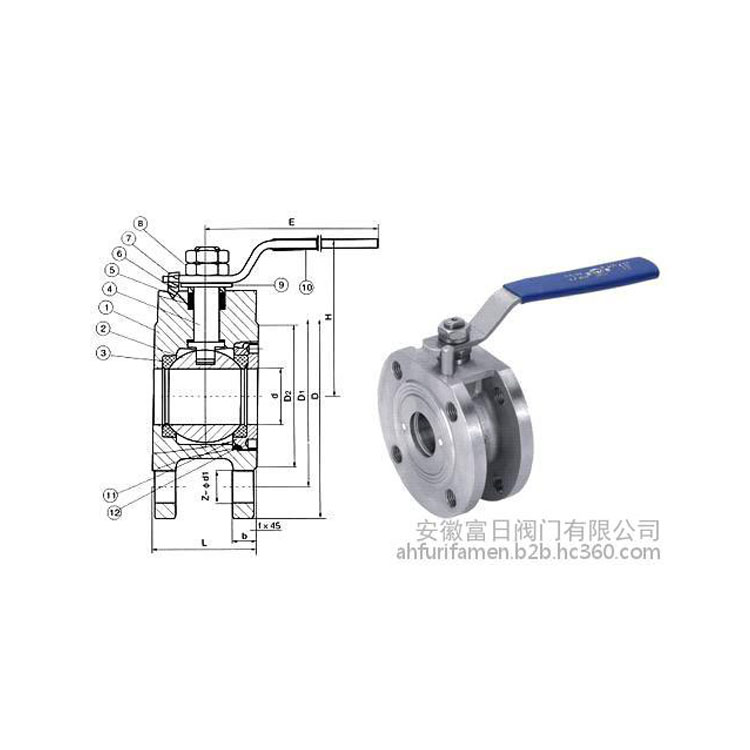

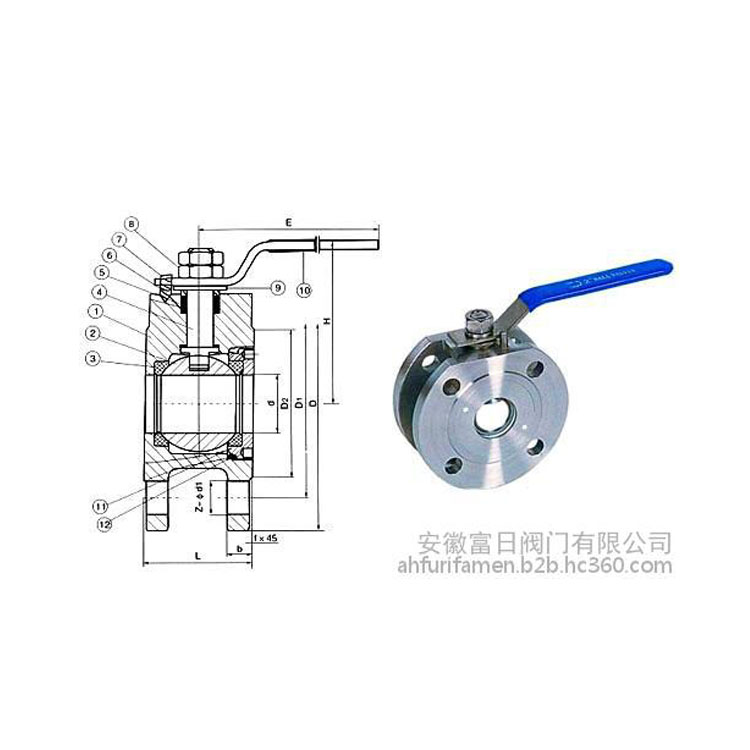

薄型保溫球閥規格尺寸：
尺寸 | d | L | D | D1 | D2 | H | E | b | z-d1 | l | 2-G | ||
mm | in | ||||||||||||
15 | 1/2" | 15 | 32 | 95 | 65 | 45 | 62 | 110 | 14 | 4-14 | 2 | 3/8 | |
20 | 3/4" | 19 | 38.5 | 105 | 75 | 55 | 70 | 125 | 14 | 4-14 | 2 | 3/8 | |
25 | 1" | 23.5 | 45 | 115 | 85 | 65 | 79 | 135 | 16 | 4-14 | 2 | 3/8 | |
32 | 1 1/4" | 30 | 55 | 135 | 100 | 78 | 86 | 150 | 16 | 4-18 | 3 | 1/2 | |
40 | 1 1/2" | 36 | 62 | 145 | 110 | 85 | 92 | 150 | 18 | 4-18 | 3 | 1/2 | |
50 | 2" | 45 | 72 | 160 | 125 | 100 | 102 | 180 | 20 | 4-18 | 3 | 1/2 | |
65 | 2 1/2" | 58 | 95 | 180 | 145 | 120 | 158 | 250 | 22 | 4-18 | 3 | 1/2 | |
80 | 3" | 67 | 120 | 195 | 160 | 135 | 172 | 300 | 24 | 8-18 | 3 | 1/2 | |
100 | 4" | 76 | 145 | 215 | 180 | 155 | 187 | 350 | 24 | 8-18 | 3 | 1/2 | |
125 | 5" | 100 | 200 | 245 | 210 | 185 | 200 | 650 | 26 | 8-18 | 3 | 1/2 | |
150 | 6" | 125 | 225 | 280 | 240 | 210 | 240 | 840 | 26 | 8-23 | 3 | 1/2 | |
200 | 8" | 195 | 275 | 335 | 295 | 265 | 278 | 1000 | 28 | 12-20 | 3 | 1/2 | |
