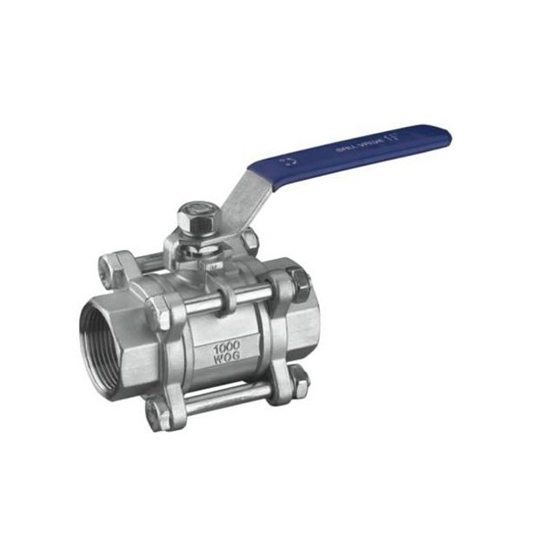

Q11F三片式內螺紋球閥介紹：
安徽富日閥門生產的Q11F三片式內螺紋球閥，它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
Q11F三片式內螺紋球閥在管路中主要用來做切斷、分配和改變介質的流動方向。Q11F三片式內螺紋球閥近年來被廣泛采用的一種新型閥門，它有著自身結構所獨有的一些優越性，如開關無摩擦，密封不易磨損，啟閉力矩小。這樣可減小所配執行器的規格。配以多回轉電動執行機構，可實現對介質的調節和嚴密切斷。
Q11F三片式內螺紋球閥產品用途與原理：
Q11F三片式內螺紋球閥PN16～PN63三片式內螺紋球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、石油化工、城市給排水等要求嚴格切斷的工況等多種介質。
Q11F三片式球閥的工作原理：是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用。
Q11F三片式內螺紋球閥應用規范：
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20~232℃~350℃
適用介質：水、油、氣及某些腐蝕液體（W.O.G）
對焊標準（BW）：GB12224·ANSIB16·25
Q11F三片式內螺紋球閥產品零部件材料：
序號 | 零件名稱 | 材質 | |
不銹鋼 | 碳鋼 | ||
1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
2 | 密封圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
5 | 閥桿 | 不銹鋼SS316 | 不銹鋼316 |
6 | 螺母 | 不銹鋼SS304 | 不銹鋼304 |
7 | 墊圈 | 不銹鋼SS304 | 不銹鋼304 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不銹鋼SS304 | 不銹鋼304 |
10 | 閥桿螺母 | 不銹鋼SS304 | 不銹鋼304 |
11 | 墊圈 | 不銹鋼SS304 | 不銹鋼304 |
12 | 填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼304 |
13 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
14 | 止推墊圈 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
15 | 填料 | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
16 | 螺栓 | 不銹鋼SS304 | 不銹鋼SS304 |
Q11F三片式內螺紋球閥產品連接尺寸：
SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2 | 3″ | 4″ |
D | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50 | 65 | 80 | 100 |
L | 68 | 68 | 72 | 85 | 900 | 112 | 120 | 145 | 185 | 215 | 270 |
H | 50 | 50 | 60 | 64 | 71 | 78 | 86 | 95 | 130 | 148 | 173 |
E | 100 | 100 | 130 | 130 | 165 | 165 | 190 | 190 | 250 | 250 | 280 |
C | 14 | 17.5 | 22.7 | 27.5 | 33.5 | 42 | 48.6 | 60.5 | 76.3 | 90 | 106.5 |
重量WT（g） | 400 | 405 | 640 | 890 | 1160 | 2195 | 2940 | 4865 | 7000 | 10700 | 19350 |
