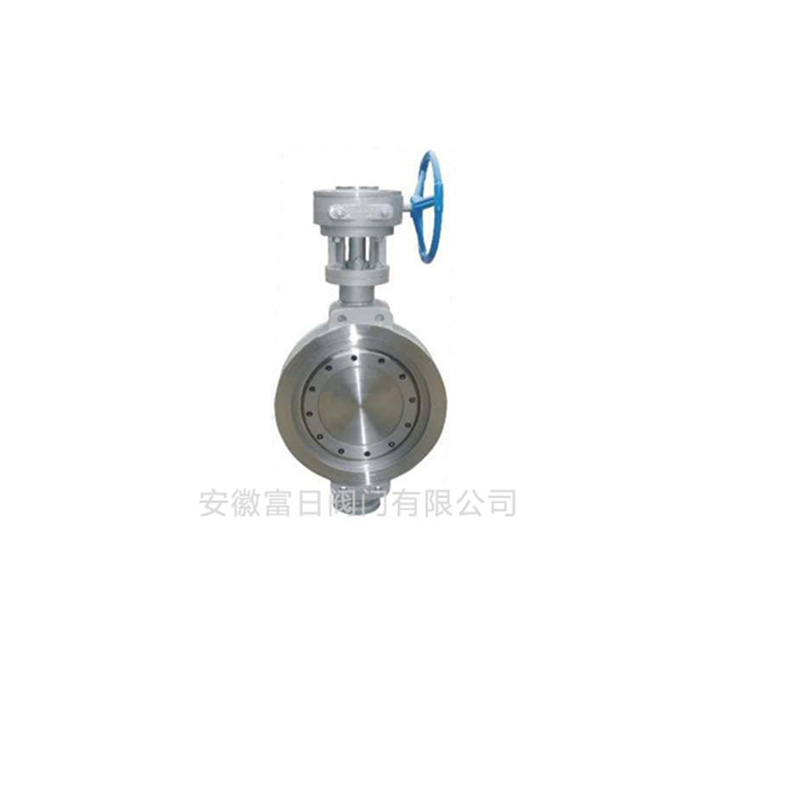

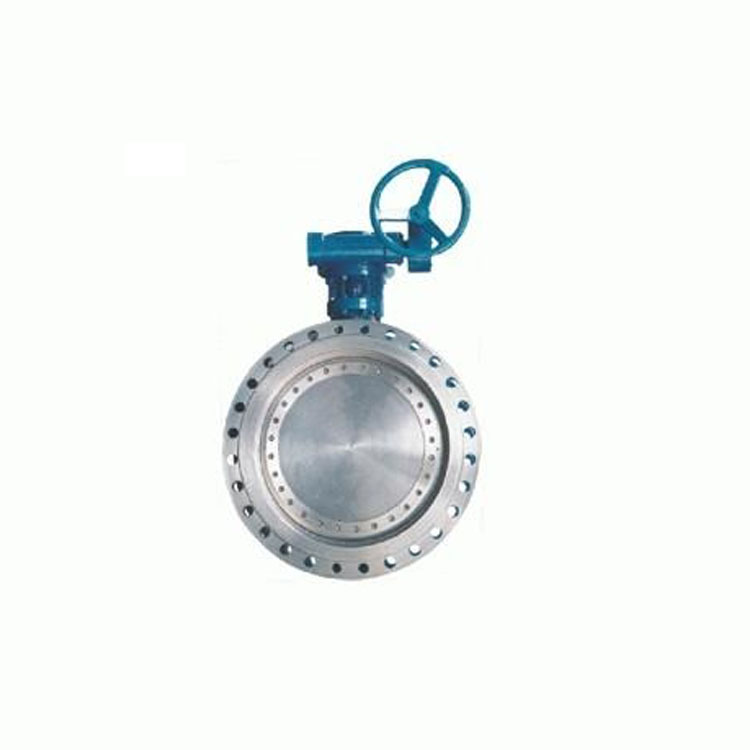

D373H 硬密封對夾蝶閥 手動對夾式蝶閥
產品特點
1、多層次硬密封蝶閥密封是采用軟硬層金屬片層疊組成，通過高精度機械加工成形，嵌裝在碟板上與閥座吻合，具有金屬密封和彈性密封的雙重優點，無論在低溫和高溫情況下，均具有優良的密封特性。
2、采用三維偏心結構閥座與碟板幾乎無摩擦，具有越關越緊的密封功能。
3、結構獨特，操作靈活、省力、方便、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
4、蝶閥設有密封調節裝置，長期使用后若密封性能下降，可調節碟板密封圈向閥座靠近即可恢復原有密封性能，大大地提高使用壽命。
采用標準 設計與制造：GB12238-89 JB/T8527-97 結構長度：GB12221-89 壓力-溫度等級：JB/T74Gb9131 HGJ67 法蘭標準：GB9113.1～GB9113.26 GB9115.1～GB9115.36 JB/T174～JB/T90 壓力試驗：GB/T13927-92
主要技術參數：
| 公稱通徑DN（mm） | DN（mm） | 50～2000 | 50～200 | |||
| 公稱壓力PN（Mpa） | PN（Mpa） | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
| 密封試驗Ps（Mpa） | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | 水、氣、油品等 | |||||
| 適用溫度 | 碳鋼-29℃～425℃ 不銹鋼 –40℃～600℃ | |||||
| 適用介質 | 空氣、水、蒸汽、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質 | |||||
| 驅動型式 | 蝸桿蝸輪傳動、氣傳動、電傳動 | |||||
主要零部件材料：
| 零件名稱 | 材料 |
| 閥體 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 密封閘 | 不銹鋼與耐高溫石棉組合成多層次 |
| 軸承 | 奧氏體不銹鋼、304氮化ZG00Cr18Ni304 |
| 填料 | 柔性石墨 |
蝸輪傳動蝶閥主要外形和連接尺寸：
| 公稱通徑DN | 結構長度（標準值） | 外形尺寸（參考值） | 法蘭尺寸和螺栓孔尺寸（標準值） | 參考重量（Kg） | |||||||
| 0.6Mpa | 1.0Mpa | ||||||||||
| 毫米mm | 英尺inch | L | H | H1 | A1 | B1 | D1 | Z-d | D1 | Z-d | |
| 50 | 2 | 43 | 112 | 350 | 180 | 200 | 110 | 4-14 | 125 | 4-18 | 12 |
| 65 | 21/2 | 46 | 115 | 370 | 180 | 200 | 130 | 4-14 | 145 | 4-18 | 13 |
| 80 | 3 | 64 | 120 | 380 | 180 | 200 | 150 | 4-18 | 160 | 8-18 | 15 |
| 100 | 4 | 64 | 138 | 420 | 180 | 200 | 170 | 4-18 | 180 | 8-18 | 17 |
| 125 | 5 | 70 | 164 | 460 | 180 | 200 | 200 | 8-18 | 210 | 8-18 | 27 |
| 150 | 6 | 76 | 175 | 555 | 270 | 280 | 225 | 8-18 | 240 | 8-22 | 29 |
| 200 | 8 | 89 | 215 | 780 | 400 | 425 | 280 | 8-18 | 295 | 8-22 | 45 |
| 250 | 10 | 114 | 243 | 840 | 400 | 425 | 335 | 12-18 | 350 | 12-22 | 69 |
| 300 | 12 | 114 | 285 | 995 | 450 | 560 | 395 | 12-18 | 400 | 12-22 | 86 |
| 350 | 14 | 127 | 320 | 1050 | 450 | 560 | 445 | 12-22 | 460 | 16-22 | 122 |
| 400 | 16 | 140 | 350 | 1220 | 535 | 580 | 495 | 16-22 | 515 | 16-26 | 141 |
| 450 | 18 | 152 | 350 | 1280 | 535 | 580 | 550 | 16-22 | 565 | 20-26 | 191 |
| 500 | 20 | 152 | 380 | 1365 | 535 | 580 | 600 | 20-22 | 620 | 20-26 | 260 |
| 600 | 24 | 154 | 435 | 1460 | 570 | 660 | 705 | 20-26 | 725 | 20-30 | 380 |
| 700 | 28 | 165 | 480 | 1520 | 750 | 550 | 810 | 24-26 | 840 | 24-30 | 450 |
| 800 | 32 | 190 | 530 | 1710 | 750 | 550 | 920 | 24-30 | 950 | 24-33 | 650 |
| 900 | 36 | 203 | 595 | 1810 | 750 | 550 | 1020 | 24-30 | 1050 | 28-33 | 830 |
| 1000 | 40 | 216 | 650 | 1900 | 900 | 750 | 1120 | 28-30 | 1160 | 29-36 | 1050 |
| 1200 | 48 | 254 | 775 | 2280 | 1000 | 925 | 1340 | 32-33 | 1380 | 32-39 | 1400 |
| 1400 | 56 | 279 | 870 | 2450 | 1000 | 925 | 1560 | 36-36 | 1590 | 36-42 | 1900 |
| 1600 | 64 | 318 | 1000 | 2730 | 1000 | 925 | 1760 | 40-36 | 1820 | 40-48 | 2900 |
| 1800 | 72 | 356 | 1110 | 3020 | 1100 | 980 | 1970 | 44-39 | 2020 | 44-48 | 4000 |
| 2000 | 80 | 406 | 1250 | 3270 | 1100 | 980 | 2180 | 48-42 | 2230 | 48-48 | 5300 |
用戶注意：表中H1可根據用戶需要加長（長桿蝶閥），如需特殊材料訂貨時提出。
